Виды проводов и кабелей для электропроводки

Рассмотрим виды проводов и кабелей, в статье мы подробно опишем, какие бывают монтажные провода и кабели и их назначение. Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов.

Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности. Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально внимательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Виды проводов и кабелей и их назначение

• Алюминиевыми

• Медными

В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.

• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки провода или кабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле или проводе бывает от 1 до 4 жил. Негорюч.
• ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле или проводе может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
• ПВС – провод круглый, имеющий медные многожильные проводники
• ШВВП – провод плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
• Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения. В деревянных домах следует монтировать электропроводку только при помощи проводов или кабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего провода, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких электрокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие. Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов и кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

В комнатах с повышенной влажностью Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура. Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Расчет сечения — это самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение провода, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на ВУ(ВРУ) и через автоматы сделать схему разводки по помещениям, с учетом сечения провода для каждой комнаты отдельно. Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса. Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

• Медный: 21 ампер (4,6 кВт при 220В)
• Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

Выбор, чему придавать значение при покупке

Выбор нужной марки провода или кабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности. При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

• ШВВП — белый или черный
• ВВГ — черный
• ПВС – оранжевый, белый
• NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести провод или кабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

В квартире и доме своими руками

Практические советы по электрике, сантехнике, водопроводу, отоплению жилых помещений.

Электрический кабель для квартиры, какой выбрать

Вступление

Любой вид электромонтажных работ в квартире, потребует покупки нового электрического кабеля. Особо большие затраты придётся делать при замене электропроводки и монтаже новой электрической проводки квартиры. Чтобы затраты не были напрасными, нужно выбирать правильный электрический кабель для квартиры. Какой? В этой статье.

Марка и сечение

Для выполнения работ по электрике, электрический кабель выбирается по сечению и марке.

Сечения электрического кабеля выбирается из расчётов подключаемой к кабелю мощности. Для квартиры этот расчёт делает по группам электропроводки с суммированием мощности предполагаемых к подключению бытовых приборов. Сам расчёт берётся из ПУЭ таблицы 3. Подробно о расчёте электропроводки в статье тут .

В этой статье нам более интересен выбор кабеля по марке.

Марки кабелей для электропроводки квартиры

Для электрической проводки квартиры рекомендуем две основные марки кабелей ВВГ (АВВГ) и НЮМ. О них и поговорим.

Электрический кабель для квартиры ВВГ

Этот электрический кабель для квартиры имеет медные жилы. Если в маркировке кабеля будет первая буква «А», то жилы этого кабеля выполнены из алюминия.

Читать: Особенности конструкции силового кабеля ААБл

По нормативам ПУЭ, кабель с алюминиевыми жилами не рекомендован и даже запрещен для квартирной электропроводки. Поэтому о кабеле АВВГ, если вы не выполняете ремонт алюминиевой проводки, нужно забыть.

Итак, кабель ВВГ. Буквы «ВВ» в маркировке означают, что жили кабеля и его оболочка выполнены из поливинилхлорида. Буква «Г» в маркировке означает, что кабель не имеет брони, то есть «голый». О гибкости этого кабеля не может идти речи, он жесткий, но не такой жесткий как кабель НЮМ.

Кабель электрический НЮМ

Электрический кабель НЮМ, импортный образец NYM. Этот кабель западной лицензии, отличается не двумя, а тремя слоями изоляции.

Сечения кабеля круглое, оболочка ровная, без следов кручения. Провода кабеля просыпаны тальком, поэтому не склеиваются и удобны в монтаже. Жилы кабеля из меди, очень жёсткие.

Читать: Правила электромонтажных работ в квартире и доме

Цвет жил у кабеля НЮМ стандартный: синий, коричневый, желто-зеленый. Для аналогичности подключения по всей квартире цвет проводов кабеля используют так:

• Синий для фазных проводов (L);
• Коричневый для подключения рабочего нуля (N);
• Желто-зеленый строго для заземления (PE).

Лучшими производителями НЮМ считаются:

• Севкабель, Санкт-Петербург. Представительство Москва.
• «Псковкабель»,
• «Томсккабель»,
• «Угличкабель»,
• «Щучинский завод «Автопровод»,
• «Электрокабель» Кольчугинский завод»,
• «Беларускабель», город Мозырь.

Разнообразие кабелей ВВГ

Выбирая кабель для квартиры вы столкнетесь с широким ассортиментом кабеля ВВГ. Давайте с ним познакомимся.

ВВГнг

Маленькие буквы в маркировке кабеля говорят, что оболочка кабеля не поддерживает горение при укладке в жгуте. Отличный пожаробезопасный кабель для квартирной проводки.

ВВГнг-ls

Добавочные буквы ls в маркировке, означают, что кабель при горении мало выделяет продукты горения (дым и газ).

ВВГнг-hf

Добавочные буквы hf в маркировке, означают, что кабель при гореии не выделяет корозийных веществ.

ВВГнг-frls

Эта марка кабеля, собрала все характеристики вышеописанных кабелей ВВГнг.

Читать: Как получить профессию электрика

Для квартиры подходит любой кабель ВВГ, однако оптимальным вариантом по формуле цена+качество будет кабель ВВГнг.

Кабель ВВГП

Это кабель, со всеми характеристиками кабеля ВВГ, только по конструкции он не круглый, а плоский. Хорошо это или плохо?

С одной стороны плоский кабель не требует глубокой борозды для скрытой проводки. Это плюс и экономия в монтаже. С другой стороны плоский кабель очень трубно повернуть по трассе, скажем на 90˚ и это нужно учесть при желании его приобрести.

Вывод

Лучший электрический кабель для квартиры будет кабель ВВГнг. Чуть дороже будет кабель НЮМ. По монтажу эти два кабеля практически одинаковые. Правда с НЮМ работать более просто, он легче разделывается, зато труднее укладывается.

Похожие статьи

Похожие посты не найдены

Как проложить кабели и провода на участке и в доме: подробный гид

Определяемся с терминами, выбираем правильный материал и марку, а также даем подробные практические советы.

Сообщения о пожарах, причиной которых была неисправная электропроводка, в последнее время настолько часты, что мы начали относиться к такой беде как к неизбежному злу. И совершенно напрасно. Хотя количество электроприборов в жилищах и их мощность резко возросли, нужно лишь правильно выбрать кабели и провода на участке — это поможет нам избежать многих неприятностей.

Все о кабелях и проводах

Как отличить провод от кабеля

Провода и кабели различаются по количеству жил (от 1 до 37), сечению (от 0,75 до 800 мм 2 ) и номинальному рабочему напряжению. Они изготавливаются с изоляцией на напряжение 380, 660 и 3000В переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки. Так что, если у вас в руках нечто очень гибкое, имеющее одинарную изоляцию и толщину не более мизинца, это скорее всего шнур. Если же речь идет об изделии толщиной с вашу руку и примерно такой же жесткости, состоящем из одиночных проводников и снабженном двойной изоляцией, — это кабель. В случае, когда нужно подвести электричество к коттеджу или электрифицировать участок, да к тому же не хочется портить вид висящими проводами, потребуется именно кабель. Как же его выбрать?

Оснащение вашей квартиры многочисленными электробытовыми приборами требует множества разных проводов и кабелей, о выборе и размещении которых надо подумать заранее.

Сначала необходимо определить, что предстоит электрифицировать. Это важно. Ибо, если у вас двухэтажный каменный коттедж, стоящий на пригорке, никогда не заливаемом водой, а все работы на участке ограничиваются стрижкой газонов, решение будет одно. Если же, например, место болотистое, с близким залеганием подземных вод, и вы хотите подвести электричество к деревянной баньке, где установлена электрокаменка для сауны, а на участке вы осуществляете вспашку земли при помощи трактора, то решение будет совсем другим. Тем не менее в обоих случаях не обойтись без кабеля. Рассмотрим процесс выбора кабеля по шагам. Вопрос стоимости полученного решения сознательно оставляем за рамками статьи, здесь все зависит лишь от толщины вашего кошелька. Только не забывайте, что одновременно и дешево, и хорошо не бывает.

Разбираемся в терминологии

• Жила — это, в общем случае, отдельный проводник.
• Провода — изделия, содержащие одну или более изолированных жил либо скрученных проволок, поверх которых имеется легкая защитная оболочка (например, металлическая обмотка, обмотка или оплетка из волокнистых материалов).
• Установочный провод — провод для электрических распределительных сетей низкого напряжения.
• Электрический шнур — провод сечением до 1,5 мм 2 с изолированными жилами повышенной гибкости. Служит для подсоединения подвижных устройств. Жилы в данном случае обязательно многопроволочные. Кроме того, они соединены между собой скруткой или общей оплеткой.
• Кабель — это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек.

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

При креплении в винтовых зажимах алюминий проявляет другой свой недостаток — низкий предел текучести. В результате этого алюминий выскальзывает из-под зажима («течет»), ослабляя контакт. Таким образом, алюминиевые провода, находящиеся в распределительных коробках и других устройствах, где для соединения используются зажимы, тоже требуют периодической проверки и поджатия.

Помимо этого, при контакте алюминия с медью образуется гальваническая пара, в которой алюминий, подвергаясь электрокоррозии, разрушается. Что ведет к дополнительному ухудшению соединения. Ао результатах этого явления мы только что говорили.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S=0,78d 2 , где d — диаметр круга.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм 2 , а алюминиевой — 2 мм 2 . При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм 2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм 2 , для медных — 8А на 1 мм 2 . Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм 2 .

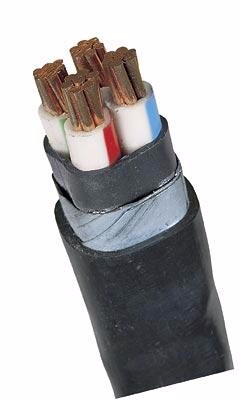

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм 2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм 2 , то для алюминия следует брать 4 мм 2 , если же для меди нужно 4 мм 2 , то для алюминия — 6 мм 2 и т.д.

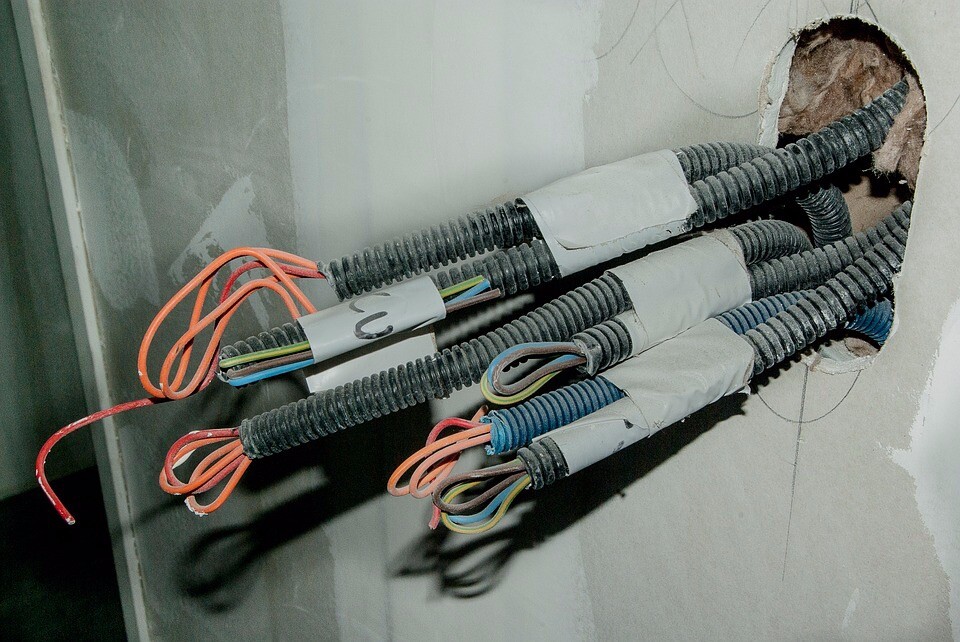

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

• Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
• Вторая буква обозначает провод.
• Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

• О — оплетка.
• Т — для прокладки в трубах.
• П — плоский.
• Ф — металлическая фальцованная оболочка.
• Г— гибкий и т.д.

Самое главное правило — покупать с запасом. Конечно, если длины не хватит, существуют способы ее нарастить. Но имейте в виду, что место соединения — это место контакта, а оно чревато неприятностями.

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Проводка на участке

Если вы собираетесь использовать трубы при проведении электричества по участку, имейте в виду, что они в основном защищают кабель от механических повреждений (гарантируя, что вы, вскапывая грядки, случайно не заденете его лопатой или культиватором). Особо не обольщайтесь, что трубы защитят проводку от влаги, вода дырочку найдет. К тому же в трубах возможно образование конденсата из воздуха, проникающего на входном или выходном конце. Но пусть это вас особо не беспокоит. Сами кабели производятся герметичными. Перед выпуском в продажу их 12 часов выдерживают в воде под напряжением, превышающим номинальное. Поэтому лучше подумайте о глубине укладки кабеля.

Бронированные кабели можно укладывать просто в землю, но лучше, чтобы это было ниже глубины промерзания. В противном случае расширение и сжатие земли способны вызвать обрыв кабеля. Правда, глубина эта может оказаться больше, чем глубина залегания подземных вод. Класть кабель в воду тоже нежелательно. Компромиссом может быть прокладка в асбестовых трубах с дополнительной их герметизацией. А для обеспечения кабелю возможности сжиматься и расширяться его при прокладке не стоит натягивать (особенно если вести работы в летние месяцы, — зимой кабель сожмется и может лопнуть). Другой вариант — использовать кабели марок АВБбШв и ВБбШв, выдерживающие механические нагрузки.

Согласование плана

Координаты разрешающего органа энергонадзора можно узнать либо в дирекции вашего садового товарищества, либо в районной администрации. Конечно, обычно согласованием никто не занимается. Но если случится несчастье и в результате замыкания произойдет пожар или что-либо подобное, страховые компании при отсутствии подобного документа могут отказаться от возмещения вам ущерба.
