Как провести электропроводку в квартире — все этапы электромонтажа

Пошаговая инструкция о том, как провести электропроводку в квартире своими руками. Требования к электромонтажу в квартире, схема щитка, видео обзор всех работ.

Монтаж электропроводки в квартире не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

  • составление схемы;
  • расчет количества необходимых материалов и электрической фурнитуры;
  • разметка и штробление стен;
  • крепление кабеля;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
  • проверка линии тестером.

Следует отметить, что на сегодняшний день открытая электропроводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию монтажа электрики с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

  • Составление схемы
  • Выбор фурнитуры и автоматики
  • Прокладка проводки и требований к ней
  • Подключение розеток и выключателей
  • Подключение автоматов и УЗО

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

  • схема электропроводки в трехкомнатной квартире;
  • схема электропроводки в однокомнатной квартире.

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа. Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

Если в квартире предусмотрено заземление, схема будет следующей:

Прокладка проводки и требований к ней

Первый и очень важный момент, о котором вы должны знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя штробить стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» Также согласно Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1) запрещено штробить несущие стены.

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит.

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который вы должны обратить внимание, если решили провести проводку в квартире своими руками — шумные работы разрешены с 9 утра до 7 вечера (кроме воскресных дней) при этом с 13 до 15 должен быть предусмотрен час тишины! Штробление относится к шумным работам и может не только вызвать гнев соседей, но и стать причиной наложения штрафа (от 1 до 5 тыс. рублей для физических лиц).

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:


Подключение розеток и выключателей

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Нет смысла по несколько раз писать одно и тоже, поэтому предлагаем списком статьи, с которыми вам нужно ознакомиться:

  1. Как установить распределительную коробку в стене
  2. Как подключить евророзетку
  3. Как ставить выключатель света
  4. Как подключить выключатель к сети

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток


Подключаем автомат

После того, как все защитные устройства в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром, чтобы убедиться в правильности проделанной работы. Лучшие для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги проверки готовой проводки стоят не так дорого. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществляйте первые испытания готовой линии.

Читать статью  Схема электропроводки в квартире: делаем правильную разводку!

Вот по такой технологии может быть проведена электропроводка в квартире своими руками. Надеемся, предоставленная пошаговая инструкция, схемы и требования помогли вам выполнить электромонтаж безопасно, а главное — с соблюдением все норм и правил.

Похожие материалы:

  • Как заменить электропроводку в квартире
  • Замена проводки в хрущевке
  • Как выбрать УЗО для квартиры
  • Как сделать заземление в квартире
  • Схема электропроводки без распределительных коробок

Электропроводка в частном доме: планируем и монтируем

Вместо ИКЕА: 12 лучших аналогов шведского магазина в России

Рассказываем о правилах проектирования электропроводки и об основных моментах составления ее схемы. Даем советы по самостоятельному монтажу электросети.

Электропроводка в частном доме: планируем и монтируем

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как проектировать домашнюю электросеть

Полноценный проект энергообеспечения дома включает несколько пунктов . Перечислим их все.

  • Расчет потребляемой мощности.
  • Расчет сечения электропроводов.
  • Расчет молниезащиты и системы заземления.
  • Схема-чертеж разводки электрической проводки.
  • План размещения силового оборудования и электрокабелей.
  • Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения . То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт .

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Основные моменты составления схемы

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый . В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В . Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования . Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Платим меньше: 6 действенных способов экономии электроэнергии

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг , сечение подбирают исходя из типа потребителя.

  • Розеточные группы — 3*2,5 мм².
  • Контуры осветительные — 3*2 мм² или 3*1,5 мм².
  • Кондиционер 5 кВт и ниже — 3*2,5 мм².
  • Кондиционер выше 5 кВт — 3*4 мм².
  • Электродуховка или плита — 3*4 мм².
  • Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп . Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей . Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод . Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода . Прослужит она намного дольше, чем воздушная.

Что должно быть в распределительном щитке: советы по подбору оборудования

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы . Перечислим их.

  • Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
  • После него монтируют электросчетчик.
  • Третьим устанавливают общую автоматическую защиту.
  • После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить . Перечислим их все.

  • Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
  • Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
  • Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
  • Угол поворота провода делают только прямым. Диагональное размещение запрещено.
  • Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
  • Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
  • Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
  • Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
  • Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними .

Особенности монтажа электропроводки в частном доме своими руками

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи . Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

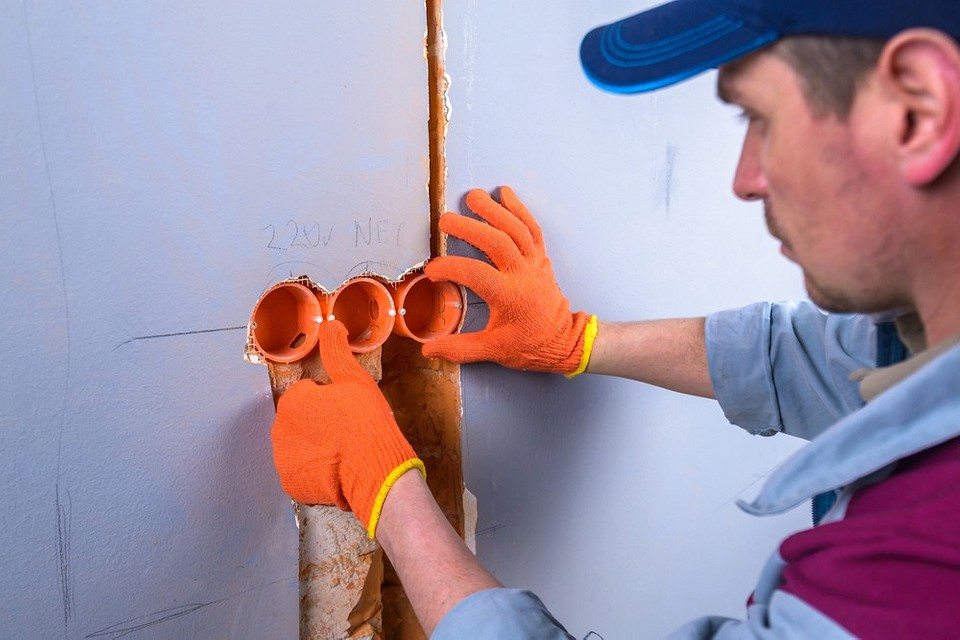

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

Как правильно сделать разводку электрики в квартире

Разводка электрики в квартире

Удобство и комфорт современной жизни во многом зависят от электричества. В каждом доме или квартире для обеспечения освещения, горячего водоснабжения, обогрева, сохранности продуктов питания, кондиционирования и вентиляции должны быть задействованы сразу несколько предметов бытовой электрической техники. Для надежной работы электроприборов необходима грамотно выполненная разводка электрики. Каждый хозяин вправе решить, как в его жилище будет размещаться бытовая техника, и где должны быть расположены для ее подключения розетки и выключатели. Но вопрос в том, стоит ли при монтаже электропроводки воспользоваться услугами профессионалов-электриков или можно разводку электрики в квартире выполнить своими руками?

С чего начать разводку электрики в квартире

Работы по монтажу электропроводки в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана разводки электрики. И вот почему. Допустим, сделали вы ремонт, не особо задумываясь по поводу конечного результата. Как захотелось, так и делали.

Расставили мебель по местам, расположили бытовую электронику. И что же у нас получилось? Катастрофа! Все розетки оказались в «холодном резерве»: одну загородил шкаф, другую диван, третью комод, а четвертую тумбочка. Даже для подключения телевизора и любимой стереосистемы как по закону подлости не оказалось розеток в радиусе 3-4 метров.

И вот здесь начинается очень веселая и увлекательная игра под названием «Раскидай по всей квартире удлинители и пилоты». Спрашивается: зачем вы делали новую электропроводку, чтобы потом ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено зря.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

    Обычно ремонт состоит из нескольких этапов:

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Читать статью  Электрика в доме

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

    Для выполнения схемы нам понадобиться:

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Рисуем план размещения электрооборудования

Пример плана электропроводки в квартире

    На схеме следует отобразить максимально подробно следующие элементы:

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Разводка электропроводки в квартире схема

    Если электрический щит будет находиться в квартире, выделяют группы:

Если в квартире электроплита, ее необходимо выделить в отдельную группу.

Не забудьте для повышения безопасности на каждую группу установить устройства защитного отключения (УЗО), так называемые выключатели дифференциального тока. Также ими обязательно снабжается электропроводка санузла и кухни.

Схема разводки электропроводки в квартире

После того, как группы спроектированы, необходимо определить места подключения всех основных потребителей электроэнергии. Это стиральная машина, электроплита, кондиционер, водонагреватель, духовка и посудомоечная машина.

Разводка электропроводки в квартире схема

Теперь можно определить места установки выключателей, светильников, распределительных коробок и розеток, а затем нанести их на черновой план электрики квартиры. Внимательно соедините все цепи и проставьте длины проводов.

Обязательно сделайте план электрики квартиры в двух экземплярах и уберите один из них в семейный архив с документами. Он еще не раз вам пригодится.

Теперь составляется чистовая схема электрики. Для этого изображается точный план всех помещений на каждом из листов с учетом всех размеров.

Все электрические точки на электросхеме проставляются с помощью общепринятых обозначений и соединяются линиями, обозначающими провода. Для лучшей читабельности рекомендуем провода освещения, заземления и силовые кабели обозначить разными цветами.

Обязательно следует пометить все расстояния: линейные размеры комнат, расстояния от проводов до стен, потолка, пола, а также до систем отопления. Такая схема будет не только отличаться большей наглядностью, но по ней можно будет производить и все необходимые расчеты.

Требования, правила, нормы

При составлении схемы следует помнить о некоторых важных требованиях к расположению электропроводки в жилых помещениях.

Нельзя подключать заземляющие контакты розеток к нулевым проводам, а также к системе водоснабжения или отопления. Это опасно для человеческой жизни. Для такой цели существует провод защитного заземления.

Если в квартире установлена не газовая, а электрическая плита, то главный автомат должен быть номиналом не менее 63А.

Провода прокладываются только по вертикали и горизонтали, располагаясь строго под прямым углом друг к другу.

Не стоит изменять их траекторию, в дальнейшем это чревато тем, что возрастает вероятность пробоя проводов гвоздем или дрелью при выполнении небольших ремонтных работ. Следует избегать пересечения проводов. Если это невозможно, то расстояние между ними должно быть более 3 мм.

При выставлении размеров на плане необходимо следить, чтобы расстояние от кабеля до пола или потолка составляло не менее 150 мм, до оконных рам, дверных косяков и углов – не менее 100 мм. Все выключатели и розетки лучше располагать на одной высоте.

При этом выключатели устанавливают слева от входных дверей на высоте 800-900 мм, а розетки – 250-300 мм. В некоторых случаях, например на кухне, расстояние может изменяться. Зазор между трубами отопления и проводами должен быть не меньше 30 мм. Провода к розеткам подводятся снизу, а к выключателям сверху.

Особенности монтажа электропроводки в помещениях с повышенной влажностью

До сих пор считалось, что розетку монтировать в ванной комнате запрещено. Действительно, запрет существовал до 1996 года. Ванная комната – помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной, что несет повышенную электроопасность.

Запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности.

    Так подключение электроприборов в помещении с повышенной влажностью возможно только:

Монтаж электропроводки в помещениях с повышенной влажностью

Как правильно провести электропроводку

    Необходимо составить план разводки электрики в квартире в двух экземплярах:

После этого следует разделить клиенты электрической цепи на группы.

    Это может выглядеть так:
    Или же так:

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество всех потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учесть будущие приобретения.

Затем необходимо корректно расположить все розетки и выключатели.

    Для этого воспользуйтесь следующими советами:

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту.

    Для правильной разводки нужно следовать правилам:

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность.

Если вы уже пользуетесь или планируете покупку электрической плиты, то нужен автомат, который рассчитан не менее, чем на 63 А.

Основные типы разводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать подходящий для этого способ.

Существует три типа разводки:

  1. при помощи распределительных коробок;
  2. звезда;
  3. шлейф.

«Через распределительные коробки».
Это самый частый тип разводки. Электрический щиток располагается на лестничной клетке, а не в жилом помещении. От него входит питающий кабель, а в самом щитке располагаются счетчик и несколько выключателей (чаще всего 1-3). В каждой отдельной комнате электроснабжение осуществляется через распределительную коробку, располагающуюся при входе.

«Звезда».
Каждая точка освещения или розетка располагаются на отдельной кабельной линии, заходящей в электрический щит, и зачастую имеют собственный автоматический выключатель.

Такая разводка дает возможность осуществлять полный контроль над каждым элементом цепи электроснабжения. Среди минусов для владельца – значительное увеличение количества необходимой проводки и трудозатрат, высокая стоимость довольно габаритного щита, что приводит к существенному удорожанию проекта.

Основные типы разводки проводки

«Шлейф».
Принцип схож со «звездой», но отличается тем, что на одном кабеле размещается не один элемент, а несколько. Проект обойдется дешевле предыдущего.

Редко можно встретить один из вариантов в «чистом виде». В каждом конкретном случае они смешиваются для достижения максимально эффективного результата.

Основные типы разводки проводки

Комбинированный метод разводки

Нюансы в однокомнатной квартире

    В однокомнатной квартире чаще всего электропроводка делится на две группы:

Делается это для того, чтобы получить запас мощности путем распределения общей нагрузки на две цепи, а также для того, чтобы в случае замыкания или обрыва цепи, одна линия по возможности оставалась в рабочем состоянии.

Схема разводки электропроводки в квартире (примеры)

Приведенная схема квартирной электропроводки стандартной двушки с расположением электрического щита возле входа в квартиру выполнена в несколько упрощенном виде. Здесь представлены только основные источники освещения, то есть люстры, простейшие одноклавишные выключатели, скрытые розетки с защитным контактом для заземления.

Схема разводки электропроводки в квартире примеры

Итак, как вы сами видите, электрическую схему можно составить самостоятельно. Специалист намного качественнее выполнит эту работу, но каждый хозяин квартиры должен уметь правильно определять места прохождения проводов, чтобы избежать их случайного повреждения неудачно вбитым гвоздем или сверлом дрели.

Монтаж электропроводки в квартире

Электромонтаж

Электропроводка в квартире своими руками пошаговая – дело, требующее повышенного внимания к выполняемой работе, неукоснительного исполнения норм техники безопасности и правил по монтажу.

Малейшие ошибки могут повлечь короткое замыкание. Существует ряд определенных правил, придерживаясь которых можно сделать качественную электропроводку.

Провести электрику не представляет особого труда для тех, кто умеет обращаться с инструментом.

Монтаж можно выполнить любым из двух способов. К скрытому способу прокладки относится вмуровывание проводки в стены, потолочные перекрытия и пустоты, под напольное покрытие, за гипсокартонными листами.

К открытому способу монтажа относят прокладку кабеля в специальных коробах, кабель-каналах, при помощи скоб, клипс. Оба эти способа имеют свои преимущества. Для выполнения монтажа в первую очередь необходимо отодвинуть всю мебель и бытовую технику от стен и, если проводится капитальный ремонт, убрать весь строительный мусор.

    Монтаж «черновой» электрики выполняется в несколько этапов:

Остановимся кратко на каждом из этих этапов.

Способы прокладки электрических проводов и кабелей

    Существует 2 способа прокладки электропроводки в квартирах:
    Последний в свою очередь можно разделить на:

Скрытый способ

Эта технология наиболее пыльная и грязная, так как придется штробить стены и потолок или срывать напольное покрытие. Поэтому выполнять его лучше всего во время проведения капитального ремонта.

Если в проекте электроснабжения запланирована разводка по стенам, тогда наносим на них места под проводку, берем в руки перфоратор или болгарку и вырезаем канавки определенной ширины и глубины. Глубину выбираем из расчета, что после укладки проводки или кабеля слой штукатурки будет не более 10 мм, ширина неограниченна.

Места для розеток и распредкоробок вырезаем при помощи специальной коронки. Помним о несущих стенах и делаем в них штробы не слишком глубокие. В квартирах панельных домов межэтажные перекрытия имеют внутренние пустоты, в которых можно протянуть проводку.

Сегодня более популярны монолитные конструкции с кирпичными межкомнатными перекрытиями, в таких квартирах штробы делают во всех стенах, главное, не зацепить несущие монолитные балки.

Наиболее экономным вариантом скрытого монтажа является укладка под напольным покрытием. Главное – наличие гофры для каждого провода. Делается это для удобства в случае ремонта или замены проводов и для дополнительной изоляции.

После того, как будут оборудованы штробы, приступают к установке распределительного щитка освещения и укладке кабеля. Сам щиток может быть навесным или вмурованным в стену. В новых домах для него предусмотрена специальная ниша, а в старых его закрепляют к стене при помощи саморезов.

Внутри щитка устанавливаем автоматы, от которых будут отходить провода ВВГ-3*2,5 на розетки и основную магистраль. От распредкоробок до осветительных приборов прокладываем ВВГ-3*1,5. Для стационарных приборов большой мощности делаем отдельные линии из кабеля ВВГ-3*2,5. В местах монтажа точек подключения делаем выпуск в 15-20 см.

Читать статью  Скрытое подключение электрического полотенцесушителя

Теперь в распредкоробках соединяем провода в единую сеть. Самым качественным соединением будет использование СиЗ. Чтобы во время соединения не перепутать провода, на них можно навесить бирки с определенной маркировкой.

После этого при помощи тестера проверяем всю сеть на предмет повреждений и ошибок. Если все нормально, тогда замуровываем, устанавливаем на места выключатели, розетки.

Открытый монтаж

Для помещений, где запрещено или невозможно проложить провода скрыто, применяют открытый монтаж (наружная проводка в квартире). Для этих целей используют короба, кабель-каналы или специальные клипсы. Прокладка довольно простая и проводится только по стенам и потолку.

Первое, что делаем, это намечаем место прокладки и засверливаем отверстия для крепежа с шагом 40-50 см, если место для провода меньше 0,5 м, тогда делаем шаг в 15 см для двух точек крепежа.

После этого закрепляем к стене или потолку коробы, кабель-каналы или клипсы. В местах разводки устанавливаем внешние распредкоробки, а соединения проводов, разводку и установку точек подключения проводим так же, как и в скрытом способе монтажа.

Преимуществом открытого монтажа является легкий доступ ко всей проводке, а недостатком – не слишком эстетический вид.

Монтаж проводки по потолку

Монтаж проводки по потолку

Обычно кабели от распределительного квартирного электрощита прокладываются по потолку (плите перекрытия).

На потолке сверлятся отверстия, затем при прокладке кабеля в это отверстие вставляется крепеж кабеля. Подробно на этом останавливаться буду, лишь скажу, что существует немало вариантов монтажа (например, дюбель-хомут, дюбели со стяжкой).

Инструменты, необходимые для монтажа электрики

    Перед тем, как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

При отсутствии профессионального инструмента его всегда можно взять его напрокат.

Какой провод использовать для проводки в квартире

В настоящее время не стоит вопрос – какой провод нужен для проводки в квартире. Для монтажа домашней электропроводки используются провода и кабели исключительно с медными жилами. Провода и кабели с алюминиевыми жилами для внутренней электропроводки использовать нельзя.

    Отдавайте предпочтение медным проводам , так как они обладают:

Провода и кабели бывают одножильными и многожильными. Многожильные провода и кабели имеют в общей оболочке две и более надежно изолированные друг от друга жилы.

Пример многожильного провода – провод марки ПРТО (провод с медной жилой с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом). Жилы одножильных и многожильных проводов и кабелей могут изготавливаться однопроволочными и многопроволочными.

Кабели и провода отличаются друг от друга видом оболочки и названиями. Оболочка проводов и кабелей служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ и предотвращения их от механических повреждений. В состав кабеля может входить броня, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Провода можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и коробах. Кабели можно прокладывать открыто.

Самый популярный кабель для использования в домашней электропроводке – ВВГнг, реже используется кабель NYM и провод ПУНП.

Для подключения к этажному щитку лучше всего использовать кабель NYM. Этот же кабель используют для соединения этажного щитка с квартирным или комнатными щитками (при условии, что такие имеются). Обычно такие щитки организуются в частных коттеджах.

Его же можно использовать для индивидуального подключения мощных потребителей. Таким кабелем можно делать и всю силовую разводку в квартире или доме, но так как он стоит дороже кабеля ВВГнг и провода ПУНП, то для этих целей его используют реже.

ВВГ – небронированный защищенный кабель с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке. Кабель может применяться в сухих и влажных помещениях.

Кабель ВВГ не рассчитан на растяжение. Изолированные жилы кабеля ВВГ скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильном пространстве.

Какие провода и кабели лучше всего использовать в домашней электропроводке

Обозначение «нг» в названии кабеля (ВВГнг) обозначает, что он не распространяет горение при прокладке в пучках (используется состав на основе огнеупорного пластиката). Если вместо кабеля ВВГнг будет использован кабель ВВГ, то в случае возгорания одного из кабелей пламя распространится и на другие кабели, вместо локализации очага пожара.

Кабель ВВГнг отличается большим разнообразием форм. Наиболее удобно использовать плоский кабель ВВГнг. Кроме этого он бывает еще круглый, квадратный, секторный, и даже треугольный.

Кабель НУМ (NYM) – выпускается по немецкому стандарту DIN 57250. Кабель может применяться внутри помещений при скрытой и открытой прокладке. Кабель NYM можно применять на воздухе, только вне прямого воздействия солнечного света. Кабель NYM обладает пониженной горючестью и газодымовыделением, что особенно важно для жилых помещений.

Какие провода и кабели лучше всего использовать в домашней электропроводке

Кабель NYM состоит из медных жил, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции. Использование в конструкции кабеля промежуточной оболочки позволяет легко и удобно разделывать кабель при монтаже, повышает его пожароопасность и увеличивает гибкость.

ПУНП – установочный плоский провод. Это наиболее дешевый провод из всей кабельно-проводниковой продукции, применяемой для монтажа электропроводки в быту. Провод ПУНП выпускается с двумя или тремя медными однопроволочными жилами и поливинилхлоридной изоляции в оболочке из ПВХ-пластиката. Жилы могут быть окрашены в разные цвета.

Какие провода и кабели лучше всего использовать в домашней электропроводке

Провод ПУНП выпускается только плоским. Эти кабельно-проводниковые изделия используют как для силовых, так и для осветительных сетей. Во втором случае берут провода меньших сечений.

Намного реже при разводке домашней электрики используются провода с резиновой изоляцией марок ПРН, ПРИ, ПРТО. Провод ПРТО предназначен для прокладки в несгораемых трубах, ПРИ – можно применять для прокладки в сухих и сырых помещениях, ПРН (защищенный провод) – на открытом воздухе, ПРД, ПРВД (двухжильный скрученный провод) – только в осветительных сетях сухих помещений.

Для открытой проводки удобно использовать плоский провод с медными жилами и поливинилхлоридной изоляцией с разделительным основанием марки ППВ, а также провод с полиэтиленовой изоляцией ППП. Существует плоский провод без разделительного основания – ППВС, но им пользоваться не очень удобно.

Ранее применявшиеся провода с алюминиевыми жилами (АПР, АПВ, АПРТО, АППВ) сейчас при строительстве и модернизации домашней электропроводки не используются.

Провод с медной жилой и поливинилхлоридной изоляцией ПВ. Провода ПВ могут быть однопроволочными и многопроволочными. Провода выпускается с разным цветом изоляции. В бытовой электропроводке одножильный провод ПВ1 в желто-зеленой раскраске используется для системы уравнивания потенциалов (ДСУП).

Какие провода и кабели лучше всего использовать в домашней электропроводке

При выборе проводов и кабелей необходимо соблюдать требования ПУЭ по окраске изоляции.

Изоляция нулевого рабочего проводника должна быть голубого цвета, нулевого защитного – желто-зеленого. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Тут существует много вариантов – коричневый, красный, серый, белый, черный и т.д.

Также очень удобно использовать для каждого участка электропроводки свой цвет фазных проводников, а также разные цвета изоляции жил для силовой и осветительной электропроводки.

Если выбрать, а затем и произвести монтаж электропроводки проводом или кабелем без соблюдения требований к расцветке жил, то в дальнейшем это приведет к существенным трудностям при обслуживании и ремонте электрики в квартире. К тому же сам процесс монтажа может быть очень осложнен, особенно при использовании большого числа выключателей и розеток.

Для разных групп бытовых электроприборов следует использовать провода с разным сечением.

    Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

Установка квартирного электрощита

Перед тем, как прокладывать кабели, желательно вмонтировать электрощит в стену. Размер щита подбирается по количеству автоматических выключателей, УЗО, дифференциальных автоматических выключателей, которые будут в него установлены.

Щиты выпускают следующих основных размеров: 4, 8, 12, 18, 24, 36, 48, 60, 72 модулей (1 модуль = 1 однополюсный автоматический выключатель). В квартире обычно используют щиты 12, 24, или 36 модулей.

В своей практике электромонтажа квартир в большинстве случаев я применяю электрощиты на 24 или 36 модулей (24 модуля – для 1-комнатной квартиры, 36 модулей – для 2-х или 3-х комнатной квартиры).

Одного щита может оказаться недостаточно, если планируется использовать оборудование для телекоммуникационных сетей (роутер, медиаконвертер). В таком случае рационально поместить эти компоненты в дополнительный электрощит, который устанавливается рядом с основным (силовым) щитом.

Современные электрощиты прячутся в стену и много места не занимают.

Преимущества установки дополнительного электрощита в том, что он вмещает в себя сетевое оборудование, которое необходимо для функционирования телевидения и интернета. Таким образом, роутер, подвешенный в прихожей на «гвоздик» уходит в прошлое. Взамен приходят функциональные и эргономичные решения.

Монтаж подрозетников и распределительных коробок

После разметки стали видными места будущих розеток и выключателей. В большинстве случаев в наше время розетки устанавливают ближе к полу на высоте около 20-40 см от пола, выключатели – на высоте 70-90 см от пола.

Это правило не является строго обязательным, по желанию возможны изменения. Например, людям высокого роста удобнее пользоваться выше расположенными выключателями, людям низкого роста, наоборот, лучше, если выключатель будет размещен ниже.

Розетки и выключатели могут состоять собираться в блоки до 5 штук, а иногда – и до 6 в одной линии. Причем возможна как вертикальная, так и горизонтальная установка. Все эти моменты уже должны быть учтены при разметке.

А сейчас остается лишь высверлить углубления в стене для подрозетников. Стандартный европейский подрозетник имеет диаметр 68 мм. При складывании в ряд нескольких подрозетников расстояние между ихними центрами должно быть ровно 71 мм. Глубина подрозетников 45 мм или 60 мм.

Отверстия для подрозетников и распределительных коробок

Более глубокие используются, например, для установки регулятора температуры теплого пола или для коммутаций электрических проводов в случае необходимости.

После этого высверливаются отверстия для распределительных коробок. Обычно распределительные коробки (их еще называют дозами) монтируют под потолком на расстоянии примерно 15-30 см от перекрытия. Необходимо соблюсти следующее правило: дозы должны находиться на одной вертикальной оси с розетками и/или выключателями, расположенными ниже.

Не всем нравится, когда распределительные коробки видны на стене. Допускается монтаж распределительных коробок под потолком при условии соединения проводов сваркой или опрессовкой.

Штробление стен

Штробление – это процесс вырезания в бетоне, кирпиче или штукатурном слое канавки (углубления, борозды) для последующей укладки в нее коммуникаций (в электрике коммуникациями являются электрические кабели и провода, в сантехнике – трубы).

Перед тем, как штробить, необходимо обозначить ширину и глубину штробы.

    Данные параметры определяются исходя из:

По последнему пункту стоит уточнить: кабели в штробе можно укладывать как плашмя, так и в глубину штробы. В одном случаем штроба делается более глубокой, в другом – более широкой. Здесь каждый электрик решает сам.

Не стоит делать штробу слишком широкой (с запасом) – при монтаже провод будет постоянно вываливаться и его придется крепить в штробе специальными клипсами или «прихватывать» гипсом. Идеально под провод сечением 1,5 мм делать штробу шириной 4 мм – кабель заходит туда чуть с натягом и без проблем держится.

Настоятельно рекомендую делать штробы именно штроборезом с подключенным промышленным пылесосом, а не использовать для этого болгарку. Так как мелкодисперсная пыль после такого штробления будет усаживаться достаточно долго, что может застопорить всю работу.

Штробление болгаркой

У профессиональных электриков все эти инструменты (штроборез и промышленный пылесос) как правило имеются в наличии. При самостоятельном монтаже их можно взять напрокат.

Разводка проводов

    Провода можно развести 3 способами:
    Разводка электрики по потолку является на мой взгляд самым оптимальным вариантом:

В случае необходимости всегда можно снять натяжной потолок, внести изменения в разводку электрики, а затем установить потолок на место. При разводке по полу придется долбить стяжку, что чревато большими расходами.

Соединение проводов в распределительной коробке

    Основные варианты соединения проводников в распредкоробках:

Учтите, что замуровывать по ПУЭ можно только соединения сделанные сваркой и опрессовкой (как наиболее надежные).

Стоимость электромонтажных работ в квартире

Прайс-лист на услуги электрика:

Средняя стоимость электромонтажных работ под ключ

Объект Цена
Монтаж электропроводки, однокомнатная квартирa 25-40м 2 25-35 т.р.
Монтаж электропроводки, двухкомнатная квартирa 53-61м 2 36-50 т.р.

Есть и другой подход при расчете стоимости монтажных работ по электрике. Цена под ключ формируется в зависимости от количества точек монтажа.

    Точками считаются все элементы:

Расценки за электромонтаж одной точки от 700 до 1500 руб. (естественно, без учета стоимости материалов).

Проводка в квартире своими руками от щитка

Источник https://elektrik-sam.ru/jelektroprovodka/4056-kak-provesti-jelektroprovodku-v-kvartire-vse-jetapy-jelektromontazha.html

Источник https://www.ivd.ru/stroitelstvo-i-remont/vnutrennie-konstrukcii/elektroprovodka-v-chastnom-dome-planiruem-i-montiruem-95462

Источник https://first-apartment.ru/razvodka-elektriki-v-kvartire.html

Понравилась статья? Поделиться с друзьями:
