Установка розеток в квартире своими руками – классификация устройств, пошаговая инструкция и видео

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Подключение розеток (общая схема)

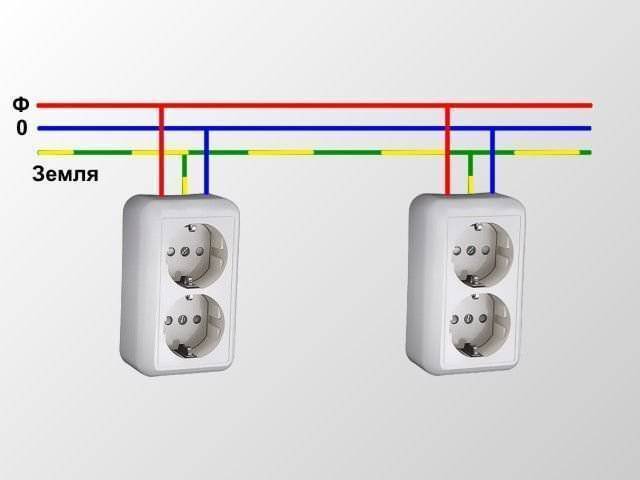

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Крепление внутренних розеток

В зависимости от вида коробки внутренние розетки в неё крепятся двумя способами:

при помощи крепежных лапок;

Принцип их действия прост. Крепежные лапки имеют изогнутую конфигурацию и напоминают «рычаг Архимеда». При вворачивании болтов, проходящих через лапки, одна сторона лапки прижимается к корпусу, а вторая, проходя через упор, отодвигается в бок. По очереди подкручивая болты с одной и с другой стороны корпуса, лапки упираются к коробку и заклинивают корпус в необходимом положении.

Такой способ крепления в настоящее время уже практически не применяется. Используется он только в тех случаях, если розетка устанавливается в металлическую коробку, в основном в постройках «советских» времен.

Более удобным, легким и практичным является следующий способ крепления .

крепление корпуса при помощи двух шурупов;

В зависимости от потребности ориентируем корпус в вертикальном или горизонтальном направлении. Направляем шурупы в специальные отверстия в коробке и закручиваем.

Розетка подключена к сети, закреплена в коробке и последним этапом осталось поставить на место верхнюю крышку, подать напряжение и попробовать работоспособность, подключив потребитель.

Теперь и Вы знаете, как производиться установка розетки. Жду ваших комментариев и обязательно всем отвечу.

До скорых встреч, и всем легких ремонтов.

В заключении маленькое видео установка розетки в стене, облицованной гипсокартоном.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

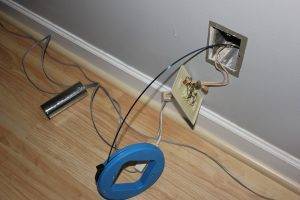

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов – «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

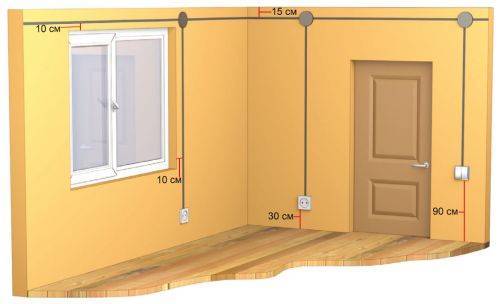

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

• Перфоратор ( можно заменить молотком и стамеской)
• Кусачки
• Шпатель
• Раствор цемента
• Изолента
• Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.

Отличие антенного кабеля

Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.

Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.

Строение коаксиального антенного кабеля: медный проводник для передачи ТВ-сигнала, изоляция из диэлектрика, защитный металлический экран оплеточного типа, вешняя пластиковая оболочка

Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.

Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.

Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:

• SAT 50 (SAT 703);
• RG-6 (и для наружного применения);
• RG-11 (F1160BVM COMMSCOPE).

При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.

Правила техники безопасности

Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:

Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора.
Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку.
Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции.

Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Принципы и правила установки

Монтаж розеток и выключателей осуществляется по давно утвержденным и принятым нормам. Для грамотного размещения электроточек в квартире или доме, нужно учитывать определенные нюансы, связанные с такими факторами, как:

• тип помещения;
• внутренняя стилистика;
• комфорт постоянного использования;
• личные пожелания жильцов.

Строительные нормы и правила регламентируют наличие розетки на каждые 6-10 м площади помещения.

Диапазон высоты, используемой в нашей стране для установки розеток — от полуметра до метра от уровня пола. По европейскому стандарту розетки устанавливают на 30 см высоте. Но при наличии специальных автоматически закрываемых заглушек в отверстиях розетки.

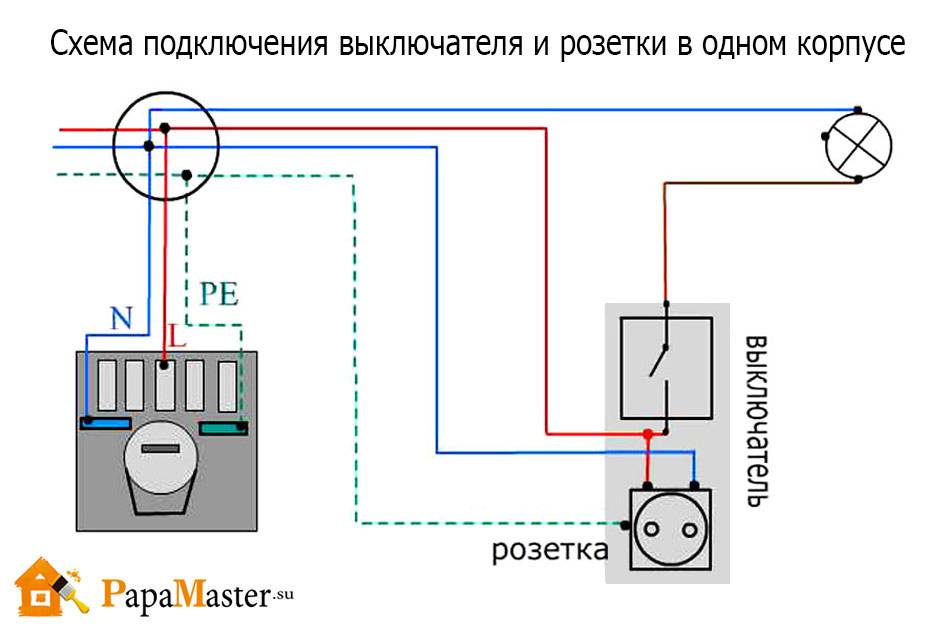

Аналогично по двум схемам можно поставить выключатели, соответствующие по высоте стандартам:

• европейскому — 50-80 см;
• российскому — 1,5 м.

Первый предусматривает больший комфорт при использовании, позволяя дотянуться до переключателя опущенной рукой. Второй менее доступен для детей, что свидетельствует о приоритете безопасности.

На кухне, вне зависимости от ее размеров, принято устанавливать минимум 2 точек (это регламентировано в документации СНиП), однако лучшим решением будет увеличение количества розеток на число бытовых приборов. Нужно учитывать нежелательность наличия электроточек вблизи электроплиты, водопроводных и газовых труб, батарей на расстоянии менее 50 см. Монтаж розеток в зонах с повышенной влажностью строго не рекомендуется, как и в местах с затрудненным доступом.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки – до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия – получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал – толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

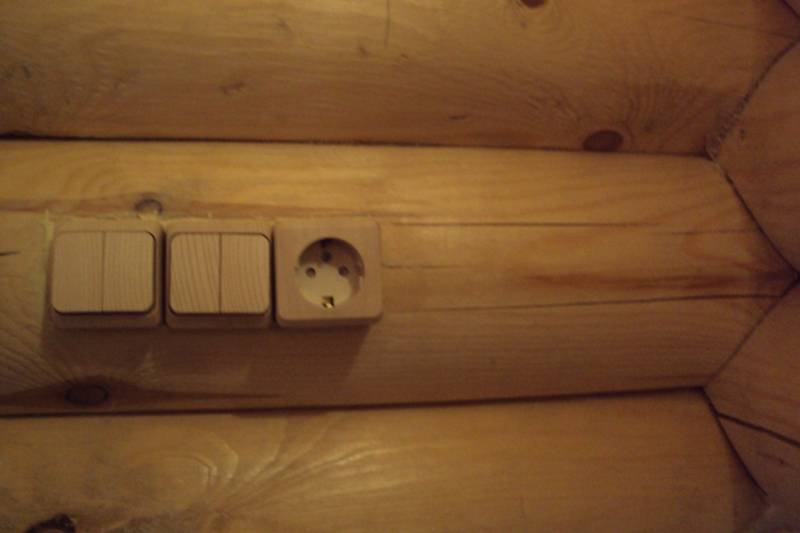

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену – используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки – единственно возможный вариант для создания точки подключения встроенной техники.

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Как установить розетку?

Что касается розетки, то она необходима, чтобы работал любой электроприбор. Любая розетка рано или поздно выходит из строя, как и всякое оборудование, поэтому их нужно менять.

Установка розетки в целом проще, чем выключателя, если, конечно, вы устанавливаете обычную розетку. В первую очередь, снимите верхнюю крышку с устанавливаемой розетки, перед этим, конечно, нужно полностью отключить домашнюю электросеть.

Саму розетку нужно крепить при помощи двух саморезов, прикрутите провод и крышку на розетку и включите питание, теперь для проверки к ней можно подключить любой электроприбор. Если он работает исправно, значит, вы все сделали правильно.

• Специальные розетки для ванной и кухни намного сложнее в установке, на них всегда приходиться большая нагрузка, к ним проводится подключение электроплиты накопительные водонагреватели, калориферы.
• У таких розеток есть дополнительная клемма, чтобы можно было подключить заземление, это еще один ноль. Устанавливая такую розетку нужно быть очень внимательным к определению провода фазы, это делается активным пробником, аналогично работе с выключателем.
• Если вы решили установить такую розетку, то нужно начать со снятия корпуса, далее розетка закрепляется в подрезетник, после чего, нужно прикрутить провод фазы и ноль к крайним клеммам, к средней прикручивается провод заземления.

Теперь, можно собрать розетку и включить тот прибор, для которого она устанавливалась, через несколько минут отключите вилку прибора и потрогайте ее.

Вилка и розетка должны быть холодными, это говорит о правильности подключения, если же они нагреваются, вы допустили какую – то ошибку, значит, установку нужно повторить. Более подробно об установке розеток и выключателей можно узнать, посетив строительный форум на нашем сайте, там всегда можно найти много полезного.

Как видите, сделать это труднее, чем кажется, но если вы имеете определенные навыки, умеете обращаться с инструментами, то довольно легко сделаете все сами. Если же таких навыков нет, лучше вызвать профессионального специалиста.

Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением “Этюд” производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

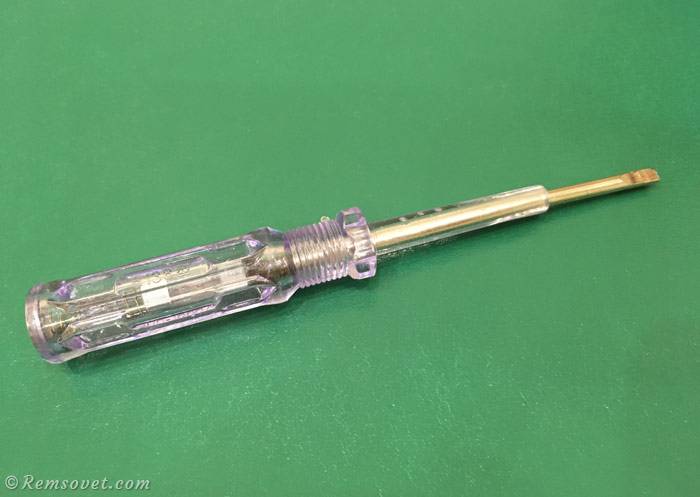

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

Крепление наружных розеток

Принцип установки наружной розетки очень простой и требует минимальных усилий. Такой вид подключения потребителей применяется в основном в помещениях с наружной проводкой, в помещениях, конструкции которых сделаны из легковоспламеняющихся материалов (например, деревянных постройках).

Конечно, при применении наружной проводки и наружных средств подключения потребителей, ухудшается эстетичный вид помещения – все провода на виду. Но, с другой стороны, когда стоит выбор между эстетичным видом и безопасностью жизни – однозначно выбирается безопасность. Благодаря тому, что все элементы электропроводки видно — легко определяется проблемное место. Например, при плохом контакте вы сразу увидите места оплавления корпуса, изменение цвета корпуса и появление дыма.

Установка наружной розетки производиться следующим образом.

Откручиваем крепежные болты и снимаем верхнюю крышку.

при помощи шурупов прикручиваем основание к нашей поверхности (например, к стене);

Если конструкция крепиться к легковоспламеняющемуся материалу (например, дереву), желательно под основание проложить негорючий материал (паронит, гипсолит). Это дополнительная прослойка создаст барьер между легковоспламеняющимся материалом и розеткой и предотвратит возгорание.

• подключаем провода электросети (об этом подробнее в п.3 «Подключение розеток к электрической сети»).
• прикручиваем крышку к корпусу и полностью собираем розетку.

Розетки для акустической и ТВ-техники

✓ Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.

• https://remont-shkola.ru/raznoje/sovety-eksperta-kak-splanirovat-elektriku-v-dome/
• https://zen.yandex.ru/media/hausmaster/kak-pravilno-raspolojit-rozetki-i-vykliuchateli-v-kvartire-sovet-elektrika-5e1859f4118d7f00adfc2e91
• https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
• https://strojka-gid.ru/raspolozhenie-rozetok/
• https://legko.com/blog/p/Rozetki-v-dome-kak-rasplanirovat-i-gde-razmestit
• https://myhome.live/blog/kak-pravilno-raspolozhit-rozetki-i-vyklyuchateli-v-kvartire/
• https://pol-master.com/dizain/kak-raspolozhit-rozetki-v-kvartire.html
• https://blog.DomClick.ru/post/kak-pravilno-splanirovat-elektriku-v-kvartire

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

Как проложить электрику в доме своими руками: схемы подключения и разводки розеток и выключателя: Обзор +Видео

В данной статье речь пойдёт о том, как оборудовать электропроводку в доме своими руками, а так же будут рассмотрены схемы и разводки. Некоторое время назад нагрузка на электросети городов и сёл была незначительной, но в современном мире нагрузка на электросети стала значительно выше.

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку, в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

Нормативные документы

Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.

Электрика в доме должна быть подключена к напряжению, только после того как пройдёт проверка на наличие короткого замыкания.

Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.

Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.

Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.

Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1 розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.

Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах. Важно размещать провода либо по горизонтали, либо по вертикали.

Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.

Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.

Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.

Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам прикрепляют заземление и провода нуля.

Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.

Проект электропроводки

Для начала составляют проект электропроводки, лучше всего, если проект составят вам профессионалы.Но если вы имеете опыт и необходимые знания, то вы можете составить его сами.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют план дома и указываете на нём места, где будут выключатели, розетки, люстры и т.п.

На данном этапе очень важно создать схему, где будут указаны места расположения приборов.

Следующим этапом будет указание мест прокладки проводов в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений:

• Последовательный;
• Параллельный;
• Смешанный.

Более экономный вариант считается смешанный.

Для облегчения своей работы делают распределение нагрузки. Например:

• Освещение комнат, коридора и кухни;
• Освещение ванны и туалета;
• Розетки в комнатах и коридорах;
• Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал. Для того чтобы упростить прокладку проводки, ее монтаж производят подили в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

При работе вам понадобятся следующие инструменты:

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Штробирование

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают специальные канавки их делают с помощью болгарки или перфоратора. Такие канавки делаю с глубиной не больше и не меньше двух сантиметров. Для вывода проводов к щитку делают отверстия в углах комнат.

Чтобы монтаж проводки своими руками был качественным и надёжным, необходимо следовать всем нормам и правилам по ГОСТу, СНиПу и ПУЭ.

Так же чтобы избежать различных казусов, необходимо использовать только качественные материалы. И если всё — таки вы не уверены в своих силах, то лучше для монтажа электропроводки нанять специалистов.

Надеемся, что данная статья была для вас полезной. Желаем вам удачи и терпения!

Выбор и установка розеток и выключателей: инструкция с фото и видео

В разработке хорошего проекта ремонта квартиры дизайнеры важным этапом считают создание плана разводки слаботочных сетей и определение мест установки штепсельных розеток и выключателей. Практика показывает, что розеток в доме никогда не бывает слишком много, бывает лишь, что они не всегда удачно расположены. Поэтому хорошо продуманная установка розеток и выключателей в квартире – это вопрос комфортной и удобной жизни, особенно учитывая то, что количество используемых ежедневно различных бытовых приборов и электронных гаджетов увеличивается всё быстрее.

Оглавление:

• Конструкция розеток
• Виды розеток
• Высота установки розеток
• Установка розеток
  • Установка накладной розетки
    • Видео
    • Видео
    • Установка одноклавишного выключателя
      • Видео
      • Видео

      Конструкция розеток



      Любая розетка состоит из трёх основных частей:



      • Основание розетки. Изготавливают его из устойчивого к горению пластика или керамики. Пластик более удобный в эксплуатации материал, чем керамика. Он позволяет предусмотреть любые особенности крепежа, но может плавиться при нарушениях в работе электросетей (скачки напряжения, повышенные нагрузки, короткое замыкание). Керамическое основание безопаснее, хорошо отводит тепло, не восприимчиво к нагреву, но достаточно хрупкое и несколько дороже пластикового.
      • Токопроводящие элементы. Изготавливаются из хорошо проводящего электрический ток медного сплава. Контакты из латуни без покрытия дешевле прочих и чаще применяются, но имеют некоторые недостатки. В процессе эксплуатации постепенно ухудшается проводимость, так как при повышенной влажности и при взаимодействии с алюминием (материалом проводов) латунь окисляется. Лужёные латунные контакты надёжнее, потому, что меньше подвержены коррозии и легче паяются, если это потребуется. Все латунные контакты недостаточно хорошо пружинят, что приводит к разбалтыванию розетки. Впрочем, в большинстве приборов для предотвращения этого применяют прижимные шайбы. Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Они хорошо пружинят и надёжно держат контакт.
      • Лицевая панель. Это внешняя часть розетки. Чаще всего выбирают розетку именно по лицевой панели, чтобы подходила под интерьер и дизайнерскую задумку – разнообразие форм и расцветок сейчас позволяет воплотить любую идею. Лицевая панель изготавливается, как правило, из негорючего поликарбоната, но также могут использоваться и стекло, дерево, керамика.

      Виды розеток

      Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:

      • Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.



      • Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.



      • Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.



      Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.

      Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.



      Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.



      Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.



      Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.



      Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.



      Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.



      Высота установки розеток

      Высота установки розеток, в первую очередь, определяется безопасностью, так как электричество – источник повышенной угрозы жизни и здоровью. Кроме того, нужно учесть, где розетки будут расположены удобнее для использования: место должно быть доступно и функционально, но не портить общее впечатление от интерьера.

      Для разных помещений расположение розеток относительно пола и соседних объектов различно.

      • В ванной комнате розетки устанавливают на высоте не менее 30 см от пола, но лучше 80 -110 см, так как случаются непредвиденные аварии с водопроводом, потопы и прочее. Для ванной комнаты важно также выдерживать расстояние между розетками и раковиной, ванной, душевой кабиной не менее 60 см, во избежание попадания брызг. С той же целью в ванной комнате отдаётся предпочтение розеткам с IP54 и более. Безусловно, в ванной комнате допустима только установка розетки с заземляющим контактом.



      • На кухне высота установки розеток определяется их функциональной нагрузкой. Если к розетке будут стационарно подключены такие приборы, как холодильник, стиральная машина, посудомоечная машина, то рекомендуемая высота 15 – 30 см от уровня пола. Если же розетка или блок розеток будет использоваться для различных мелких электроприборов (блендер, мультиварка, тостер, кофеварка) и установлена возле зоны готовки, то высоту монтажа выбирают на 10 – 20 см над уровнем столешницы или 100 – 110 см от уровня пола. От мойки и газового оборудование розетки следует располагать на расстоянии 50 – 60 см. Так как на кухне тоже есть опасность протечек, то розетки лучше заземлить.



      • В жилых помещениях особых требований к высоте установки розеток нет. В современном интерьере для того, чтобы провода подключенных приборов не сильно бросались в глаза, расстояние от уровня пола до розетки выбирают 15 – 30 см. В советское время установка внутренних розеток регламентировалась на высоте 80 см. Это было обусловлено двумя факторами: во-первых, удобством – не требовалось низко наклоняться для подключения электроприбора. Во – вторых, фактор экономии – разводка электропроводки осуществлялась сверху вниз и даже 50 см провода в масштабах всей страны давали существенное удешевление строительства.



      Установка розеток

      Установка розеток технологически достаточно несложный процесс, но требует аккуратности и внимательности, так как мастер имеет дело с электричеством.

      Важно! Перед проведением любых работ с электросетью (розеткой, выключателем, люстрами) необходимо отключить электропитание. Далее нужно убедиться в отсутствии напряжения в сети. И только после этого начинать монтажные, ремонтные и любые другие работы.

      Сложность установки и подключения зависит от типа розетки и того, на какую стену она монтируется. При описании процессов установки розеток и выключателей имеется в виду, что электропроводка уже выполнена и место установки розетки и выключателя определено.

      Установка накладной розетки



      Накладная розетка применяется во внешних электрических сетях и монтируется непосредственно на поверхность стены. Процесс установки совсем не сложный. К розетке подходит два провода: фаза и ноль. При установке эти провода подсоединяются к розетке.



      1. Розетку разбирают на составляющие части: корпус (основание), токопроводящий элемент (контакты) и лицевую панель (крышку).
      2. Прикладывают корпус к заранее выбранному месту установки розетки. Отмечают места для крепления. Если стена бетонная или кирпичная, то в ней просверливают крепёжные отверстия.
      3. Крепят корпус розетки к стене.
      4. Если необходимо, в лицевой панели розетки вырезают отверстие для входа силового кабеля. Как правило, изготовители закладывают три возможных места для провода – сверху и по бокам панели. Они скрыты снаружи, но легко вырезаются под кабель нужного диаметра или гофротрубу.
      5. Фиксируют предварительно зачищенные (на 5-10 мм) концы провода — фазы и ноль — в зажимах токопроводящих элементов.
      6. Устанавливают и закрепляют подключенные токопроводящие элементы в корпусе.
      7. Устанавливают лицевую панель.

      Видео

      Вы можете посмотреть несколько видеофайлов, которые также могут помочь вам при установке накладных розеток.

      Как установить накладную розетку

      Установка накладного блока розеток

      Установка внутренней розетки

      Встроенная розетка устанавливается практически в том же порядке, но разница состоит в том, что монтаж осуществляется не на поверхность стены, а внутрь подрозетника.

      1. Розетку разбирают на составляющие части: корпус (основание), токопроводящий элемент (контакты) и лицевую панель (крышку).
      2. Если в месте под розетку нет подразетника, при необходимости зачищают место установки (необходимо, чтобы подразетник свободно вставлялся в отверстие и ему ничего не мешало), и устанавливают его.
      3. Закрепляют подразетник при помощи алебастра (можно использовать гипсовую шпаклевку), смазывая им место под розетку и внутреннюю часть подразетника. Необходимо, чтобы подразетник нисколько не выступал из стены. Ждут около часа до затвердевания алебастра (для шпатлевки время ожидания затвердевания — около суток).
      4. Фиксируют предварительно зачищенные концы проводов в зажимах токопроводящих элементов.
      5. Устанавливают и закрепляют подключенные токопроводящие элементы в корпусе.
      6. Устанавливают корпус розетки в подрозетник и закрепляют.
      7. Если имеются какие-либо декоративные рамки для розетки, их устанавливают между стеной и корпусом розетки. Только после этого закрепляют корпус.
      8. Устанавливают лицевую панель.

      То, насколько ровно и надёжно будет установлена встраиваемая розетка, зависит от качества установки подрозетника. В старых домах подрозетники часто бывают либо криво установлены, либо вовсе отсутствуют, поэтому рекомендуется при замене розеток и подрозетники тоже заменить.

      Видео

      Как подключить внутреннюю розетку

      Установка внутренней розетки

      https://www.youtube.com/watch?v=YZ—N5Zr0GI
      При установке встраиваемой розетки на новом месте, возникает необходимость врезать в стену подрозетник. Тип подрозетника зависит от материала стены:

      • Пластиковый подрозетник с крепёжными шурупами. Применяется для установки розеток в бетонных и кирпичных стенах. Для установки такого подрозетника в месте монтажа розетки с помощью электроинструмента штробится отверстие подходящего размера. Внутрь подрозетника выводится силовой кабель. Сам подрозетник устанавливается в отверстие с помощью цементного раствора и закрепляется шурупами. Стена по периметру подрозетника шпаклюется. После высыхания можно устанавливать розетку.



      • Пластиковый подрозетник с прижимными лапками. Применяется в стенах из гипсокартона, фанеры, ОСП и прочих листовых материалов. В месте установки розетки сверлится отверстие нужного диаметра. В подрозетник выводится силовой кабель. Сам подрозетник устанавливается в отверстие и фиксируется болтами с помощью прижимных лапок.
      • Металлический подрозетник. Применяется в деревянных стенах (бревенчатых срубах) со скрытой проводкой. В отличии от пластиковых подрозетников, которые скорее нужны для правильной и ровной установки розетки, металлические подрозетники защищают дерево от воспламенения при случайном искрении проводки.

      Видео: установка подрозетников в бетонной/кирпичной/газобетонной стене.

      Установка заземленной розетки



      Заземлённые розетки бывают и встраиваемыми, и накладными. Установка заземлённой розетки ничем значительным не отличается от установки обычной розетки, разница лишь в том, что к токопроводящим элементам подходит не два, а три провода – фаза, ноль и заземление. В самой же розетке есть дополнительный заземляющий контакт.

      Установка блока розеток

      Часто в одном месте требуется подключение не одного, а нескольких электроприборов. Конечно, вопрос можно решить использованием тройника, но это решение скорее временное. Лучше в таких местах установить несколько соединённых розеток – блок розеток. Блок розеток, помимо самих штепсельных розеток, также может содержать в себе выключатель, кабельную розетку и розетку для подключения интернета.



      Для установки блока розеток в стене вырезается несколько ниш для подрозетников, в один из них заводится провод питания, между остальными проводятся соединяющие провода. Розетки устанавливаются и соединяются, как описано выше. Снаружи монтируются индивидуальные панели или общая лицевая панель.



      Видео: установка блока розеток

      Стоимость установки розеток

      Работы по установке розеток не очень трудны, но требуют некоторой сноровки и специфического оборудования. Поэтому лучше доверить это дело профессионалам.

      • Цены на установку розетки зависят от того, какие именно работы требуется выполнить. Если подрозетник в стене уже есть, то стоимость установки розетки будет 200 – 400 рублей.
      • Врезка подрозетника в стену оплачивается дополнительно и зависит от материала стены: в гипсокартонную стену 150 – 250 рублей, в бетонную или кирпичную – от 300 рублей и выше.
      • Соответственно, стоимость установки блока из трёх розеток с предварительной врезкой подрозетников в гипсокартонную стену обойдётся где – то в 1200 – 1400 рублей.
      • Также, если требуется предварительная разводка электросети, то эти работы оплачиваются дополнительно и зависят от того, нужно ли для этого штробить стены. Оплата осуществляется за погонный метр разводки.

      Виды выключателей

      Выключатели классифицируются по способу включения света.

      • Клавишный выключатель. Самый распространённый и удобный в применении вид выключателей. Внешним управляющим элементом в таком включателе выступает клавиша с двумя возможными положениями: включено и выключено. Выключатели такого вида бывают одноклавишные, двухклавишные и трёхклавишные, что даёт возможность управлять напряжением на одном, двух и трёх источниках света, соответственно.
      • Диммер – управляющий яркостью выключатель. Управляющий элемент чаще всего выглядит как шайба или колесо. При вращении интенсивность яркости сначала включается на минимальный уровень, затем увеличивается до нужного уровня. Выключатели — диммеры используют в помещениях, где бывает необходимость включать неяркий свет, к примеру, в спальнях и детских.
      • Кнопочный выключатель. Управляющим элементом в таком выключателе служит одна или несколько кнопок. Удобство такого выключателя состоит в том, что на небольшой площади можно разместить выключатели для большого количество источников света. Современные кнопочные включатели чаще используются в интерьерах в стиле хай – тек.
      • Шнуровой выключатель. Управляется с помощью шнура. Чаще применяется на точечных светильниках, бра, торшерах. Комбинированные клавишно – шнуровые выключатели удобно использовать там, где выключатель расположен достаточно высоко, перенос его не возможен, но требуется возможность включать свет с небольшой высоты, например, в детских комнатах.
      • Поворотный выключатель. Управляется с помощью поворотного рычага. Такой способ включения использовался в первых массово устанавливаемых выключателей ещё в начале ХХ века. Сейчас применяется как исторический атрибут в интерьерах в стиле ретро.
      • Автоматический выключатель. Включается за счёт датчиков движения. Применяется, как правило, в проходных помещениях. Выключатели с датчиком движения могут программироваться для работы в определённые часы, что удобно при использовании в помещениях с окнами и на улице. Также автоматический выключатель может переводиться на ручное управление и применяться как обычный выключатель.
      • Сенсорный выключатель. Современный вид выключателей. Управляющим элементом в таком приборе могут служить датчик прикосновения, тепловой датчик и датчик хлопка (шума).
      • Дистанционный выключатель. Состоит из пульта управления и принимающего датчика. Датчик устанавливается непосредственно к светильнику. Такой выключатель удобен тем, что не требует дополнительной проводки для выключателя. Кроме того, пульт может управлять несколькими выключателями. Применяется чаще в больших помещениях.

      Некоторые выключатели бывают укомплектованы светодиодами, чтобы легко было находить прибор в темноте.

      По типу монтажа можно классифицировать выключатель открытой установки (накладной) и выключатель скрытой установки (встраиваемый).



      • Встраиваемый выключатель. Выключатель открытой установки чаще используется в быту. Устанавливается в скрытый в стене подрозетник.
      • Накладной выключатель. Выключатель открытой установки в открытых (проложенных на поверхности стен) электрических сетях. Наиболее простой для установки тип выключателя.



      Для управления освещением на открытом воздухе и во влажных помещениях применяют выключатель наружной установки. Чаще всего выключатель наружной установки накладной, но бывают и исключения. Корпус такого выключателя изолирован от проникновения воды и пыли.

      Степень защиты корпуса от внешних частиц и влаги указывается производителем на упаковке и корпусе выключателя. Маркировка определяется международными требованиями и имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Наиболее распространённый уровень защиты — IP54 (изделие защищено от пыли и брызг). Схема IP маркировки приведена выше, в разделе с розетками.

      Высота установки выключателей

      Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.



      В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

      Основным чётким требованием является установка выключателя не ближе, чем в 60 см от мест использования воды (ванной, мойки, раковины, душевой кабины).

      Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

      Установка выключателей

      Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

      • Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
      • Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
      • Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

      Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.

      Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

      Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

      Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

      Установка одноклавишного выключателя

      1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
      2. Зачищают контакты.
      3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
      4. Если имеются контактные винты, ослабляют их.
      5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
      6. Закрепляют корпус к стене или в подрозетник.
      7. Закрепляют лицевую панель.
      8. Устанавливают клавишу.

      Схема подключения одноклавишного выключателя при этом выглядит так:



      Видео

      Установка одноклавишного выключателя + схема

      Схема подключения одноклавишного выключателя

      Установка накладного выключателя

      Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор. В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

      Установка двухклавишного выключателя

      1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
      2. Зачищают контакты.
      3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
      4. Если имеются контактные винты, ослабляют их.
      5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
      6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
      7. Закрепляют корпус к стене или в подрозетник.
      8. Закрепляют лицевую панель.
      9. Устанавливают клавиши.

      Схема подключения двухклавишного выключателя при этом выглядит так:



      Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

      Видео

      Замена и установка двухклавишного выключателя

      Установка двухклавишного выключателя + схема

      Схема подключения двухклавишного выключателя

      Стоимость установки выключателей

      Цена установки выключателя примерно сопоставима с расценками на монтаж розетки и начинается от 200 рублей за установку обычного выключателя.

      Стоимость установки высокотехнологичных выключателей (сенсорных, диммера, автоматических) выше, но это связано скорее не с увеличением сложности работы, а с тем, что эти приборы дороже сами по себе.

      Выключатели и розетки — это привычное условие комфортной жизни в современном мире. Чтобы их использование не доставляло хлопот достаточно лишь грамотно их выбрать и правильно установить.

      Источник https://nikastroy.ru/ustanovka-rozetok-i-vklucatelej-svoimi-rukami/

      Источник https://domsdelat.ru/elektroprovodka/elektrika-v-dome-svoimi-rukami-sxemy-podklyucheniya-i-razvodki-rozetok-i-vyklyuchatelya.html

      Источник https://5domov.ru/stroitelstvo/vibor-ustanovka-rozetok-i-vyiklyuchateley.html

      Похожие записи:

      1. Как установить автоматический выключатель: пошаговый инструктаж по установке
      2. Высота установки розеток и выключателей, размещение по евростандарту
      3. Как подключить розетку — подробная инструкция для начинающих по установке электрических розеток своими руками (фото схемы)
      4. Как подключить розетку от выключателя и наоборот: схема и инструкция правильного подключения
