Простые способы установки подрозетников

Пошаговая инструкция по установке подрозетников и распаечных коробок

В ходе осуществления ремонта квартиры или дома одними из важных и ответственных работ являются электромонтажные. От качества их выполнения зависит не только бесперебойная работа всех электробытовых приборов в квартире, но и безопасность жилья в целом. Начинаются такие работы с монтажа электроустановочных изделий. Сегодня мы коснемся вопросов устройства подрозетников и распаечных коробок.

Устройство подрозетников

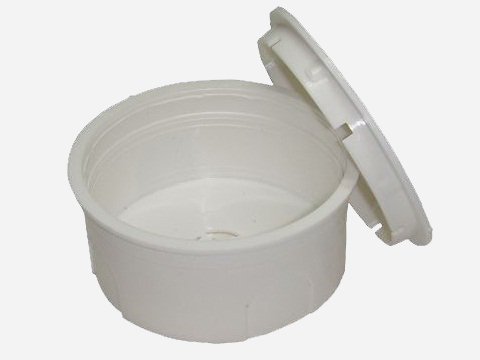

Подрозетник, он же установочная коробка, является основанием для монтажа розеток и выключателей.

В соответствии с правилами противопожарной безопасности и строительными нормами и правилами электрическая проводка, а также розетки и выключатели могут быть двух видов: монтируемые открытым способом (на поверхности стены) и скрытым (непосредственно в стену). В том случае, когда вся проводка в квартире выполнена открытым способом (например, в коробах) либо при подключении дополнительного электроприбора, – применяются наружные розетки/выключатели.

Однако гораздо чаще проводка выполняется более эстетичным скрытым способом (например, путем штрабления стены), следовательно, розетки/выключатели также монтируются в стену. При таком способе установки в соответствии со СНиПами необходимо использовать подрозетники.

Рекомендуется монтаж подрозетников и распаченых коробок осуществлять одновременно с прокладкой электрических кабелей. В этом случае при разметке проводки отмечаются места будущего нахождения конечных пунктов (розетки/выключатели) и узловых станций (распаечные коробки).

Монтаж подрозетников

• Определяем высоту расположения будущей розетки/выключателя, а, значит, место установки подрозетника. По большей части это зависит от общего дизайн-проекта помещения и замысла дизайнера. Одним из вариантов размещения с точки зрения эргономики является высота в семьдесят сантиметров от пола. Розетки могут быть размещены и на высоте около тридцати сантиметров от пола. При наличии в семье маленьких детей электроустановочные изделия монтируют как можно выше. С точки зрения эстетики все они должны располагаться на одной высоте. Для кухни оптимальным является уровень чуть выше стола. Еще одно важное правило: расстояние не менее полуметра от электроприборов и газовых труб.
• Чертим контур будущего посадочного отверстия подрозетника, приложив его к стене для образца. Используя дрель или перфоратор с насадкой «коронка» выполняем отверстие в стене. Размер отверстия зависит от материала стены. Если это бетон или кирпич – диаметр должен быть на три миллиметра глубже и шире самой коробки. В этом случае она будет фиксироваться с помощью алебастра или гипса. Если же материал стены – гипсокартон, то отверстие должно быть равным коробке. В этом случае крепление осуществляется с помощью лапок подрозетника. С учетом такого различия в монтаже подбираем и вид подрозетника – «под штукатурку» или «под гипсокартон».

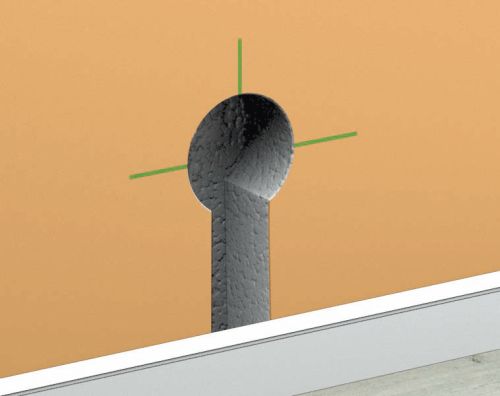

• Пробурив контур отверстия с помощью «коронки», перфоратор убираем и, используя молоток и зубило, убираем остатки камня и подравниваем дно. В случае если насадка «коронка» отсутствует либо форма отверстия должна быть не круглой, а квадратной – используем перфоратор с алмазной насадкой по бетону, болгарку или бур по бетону.
• После того, как отверстие под подрозетник подготовлено, выполняем штрабу – канавку для прокладки электрического кабеля. Штрабу углубляем в отверстие, чтобы кабель проходил свободно. В дальнейшем выламываем особые отверстия на дне коробки, прикрытие лючками, и вставляем кабель.
• Очищаем посадочное отверстие от пыли, наносим грунтовку. Для надежной фиксации коробки в монолитной стене (кирпич/бетон) используем строительный гипс или гипсовый клей (замешиваем до стадии мягкого пластилина).

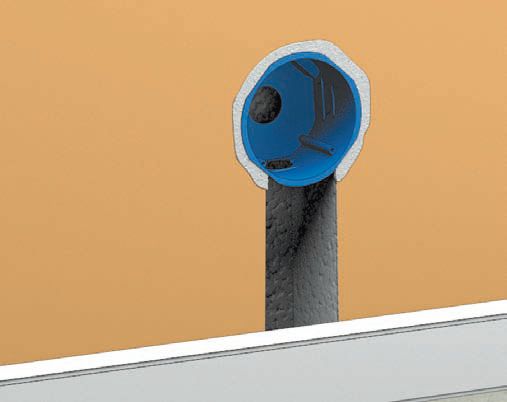

• Наносим в посадочное отверстие немного подготовленной смеси. Вставляем подрозетник и придавливаем пальцами. Небольшое количество клея должно выдавиться в отверстия коробки.
• Замазываем образовавшуюся щель между ним и отверстием подготовленной смесью (гипс, клей, алебастр) с помощью шпателя. После подсыхания удаляем шпателем остатки смеси.
• После полного подсыхания смеси, удаляем ее из подрозетника, выравниваем и шлифуем наружные края. Подрозетник подготовлен к монтажу розетки или выключателя.

Устройство распаечных коробок

Распаечная коробка, она же распределительная коробка, является местом нахождения и защиты соединений электрических проводов и кабелей.

После монтажа розетки в подразетник к ней необходимо подключить электропитание. Поскольку проведение отдельного кабеля от распределительного щитка до каждого потребителя нецелесообразно, выполняют коммутацию от магистрального провода, подведенного до распаечной коробки. Именно в ней соединяются электрические провода, идущие к различным потребителям. Такой способ является эстетически аккуратным и безопасным.

Устанавливаться распаечные коробки должны в легкодоступных местах – для удобства сервисного обслуживания. Доступ к проводам должен быть быстрым и беспрепятственным. Количество распаечных коробок в одном помещении не регламентировано, но должны учитываться эстетические характеристики и целесообразность. Место расположения – как правило – под потолком. Во влажных помещениях – душевые, ванные комнаты – распаечные коробки размещаются на наружной стене, а не внутри.

Распаечные коробки могут быть как наружные, так и внутренние. И, также как и подрозетники, – под кирпич/гипсокартон.

Монтаж распаечных коробок

• Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий. Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
• После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей. Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

• Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
• Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Простые способы установки подрозетников

Чтобы установка подрозетников проходила по правилам техники пожарной безопасности, отличалась качеством и аккуратностью придерживайтесь следующих правил и рекомендаций:

• монтаж электропроводки должен быть закончен до начала этапа обшивки каркаса листами ГКЛ, для этих целей предпочтительнее использовать негорючий плоский кабель типа ВВГнг LS, который помещают в гофрированный рукав с самозатухающим зондом и закрепляют скобами к боковым полкам профиля, проводка должна выходить к месту расположения подрозетника;
• чтобы материал не треснул, при работе с коронкой не рекомендуется сильно надавливать на поверхность листа гипсокартона;
• установка подрозетника должна осуществляться в 30 см от пола, до начала отделочных работ с ГКЛ;
• размеры углубления между родной стеной и гипсокартоном должны составлять 45 и более мм, иначе подрозетник не влезет сквозь проделанное отверстие и его придется дополнительно углублять;
• если между каркасом и стеной ГКЛ есть деревянные перекрытия или чтобы повысить уровень электробезопасности, края установленного подрозетника рекомендуется обработать гипсовой штукатуркой.

Заделка розетки гипсовой штукатуркой

Узнать, как осуществляется монтаж розетки при помощи биметаллической коронки, диаметр которой составляет 68 мм, с соблюдением норм установки, можно на примере видео ниже.

Подрозетники для гипсокартона: условия выбора и техника монтажа

Забота о безопасности в жилищных условиях начинается именно с прокладки электричества. На сегодняшний день хозяева делают ремонт в современном стиле, используя новые и практичные материалы. Так для отделки стен и потолков стал применяться гипсокартон. Но для этого вам придется правильно выбрать подрозетники для гипсокартона соответствующие характеристикам безопасности.

В основном все колпачки для розеток и выключателей, монтирующихся в стену имеют одинаковый внутренний и внешний диаметр. Их внешний диаметр составляет 67 мм, что подчеркивает универсальность конструкции.

Установка коробки под розетку для гипсокартона, дерева, ПВХ, МДФ панелей.

В гипсокартон, дерево, МДФ и ПВХ панели устанавливаются монтажные коробки под розетки и выключатели особой конструкции с распорными ножками, при помощи которых она прижимается к стене.

Устанавливаются они быстро и легко. Но самое главное сделать правильную разметку для блока, для этого отмечаем при помощи рулетки необходимую высоту центра розетки или выключателя, далее проводим при помощи строительного уровня строго по горизонтали прямую линию. На ней отмечаем центры коробок- между ними должно быть 72 миллиметра.
После того как разметка сделана, переходим к вырезанию отверстий при помощи коронки диаметром 68 миллиметров. Применяются для этих целей наборы специальных коронок с зубчиками для дерева (примеры на картинке снизу).

Коробка должна входить очень плотно

Иногда требуется аккуратно подбить ее молотком.

Внимание, отверстия для крепления самой розетки стараться располагать при установке подрозетника так, что бы они были приблизительно по одной линии, а то не получится ровно установить выключатель или розетку!
Осталось только закрутить саморезы, которые фиксируют коробку к стене.
Переходим к установке и подключению.

Рекомендуем прочитать наши статьи:

• как установить и подключить выключатель освещения;
• установка с подключением электрической розетки.

← Предыдущая страница
Следующая страница →

Назначение и функции подрозетников

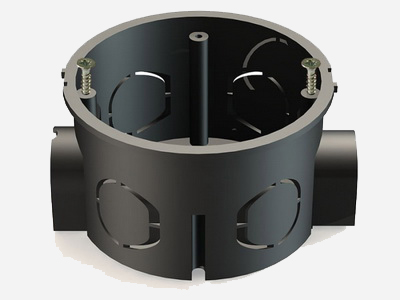

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

• Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
• Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
• Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
• Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
• Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Установка подрозетника в гипсокартон

Последовательность действий при данной разновидности монтажа точно такая же, как и при установке изделия в бетон, но с несколькими нюансами:

• Для установки в гипсокартон необходим специальный подрозетник, с раздвижными «лапками», которыми управляют 2 винта на корпусе.
• Для того, чтобы сделать отверстие в гипсокартоне нет нужды приобретать специальные коронки, достаточно воспользоваться обыкновенным монтёрским ножом.
• Чтобы закрепить подрозетник в гипсокартоне можно заменить шпаклёвку обыкновенной монтажной пеной.

Краткая последовательность установки подрозетника в гипсокартон:

1. Наметить расположение будущей розетки.
2. Вырезать отверстие с помощью монтёрского ножа.
3. Вставить подрозетник в отверстие и закрутив 2 винта, надёжно зафиксировать его на своём посадочном месте.
4. Дополнительно нанести монтажную пену.

Рисунок 2: Готовые подрозетники в гипсокартоне

При определённом навыке процедура занимает 10-15 минут.

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто
не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных
маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей,
оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка
не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не
вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном
и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или
притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

При такой очередности работ нужно внимательно следить за тем, чтобы верха и низа подрозетников не выпирали из
плоскости маяков. Для решения этой проблемы лучше использовать широкую полосу для изготовления лекала.

Инструменты и материалы для монтажа

Подготовка к монтажу имеет такое же важное значение, как и сами электромонтажные работы. Можно значительно сократить сроки выполнения, если заранее собрать все необходимые материалы и инструмент

Стандартный набор, включающий в себя:

• Карандаш, маркер и строительный уровень для выполнения разметки стен в местах будущего монтажа. Когда устанавливаются блоки подрозетников, их выравнивание производится при помощи уровня.
• Перфоратор или электродрель, а также коронки нужного диаметра. При отсутствии коронок можно воспользоваться сверлами с рабочей частью из твердых сплавов. При монтаже в деревянные конструкции применяются сверла по дереву.
• Пульверизатор или другое самодельное приспособление для водяного охлаждения коронок в процессе сверления. В результате полива не образуется пыль и не растрескивается кафельная плитка.
• Строительные смеси или цементный раствор для фиксации подрозетников в бетонную стену. Ими замазывают все зазоры и щели.
• Шпатель или мастерок для накладывания раствора. Инструмент должен иметь такие размеры, чтобы свободно проходить внутрь посадочного отверстия.
• Подрозетники. Конструкция и модель выбирается в соответствии с материалом стен.
• Дюбели. Могут понадобиться в качестве дополнительного крепления установочных коробок в мягком материале стен.

После строительных работ в помещении нужно будет навести порядок, поэтому нужно заранее запастись уборочным инвентарем и пылесосом.

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате эти распорные лапки должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Предлагаем ознакомиться Чем покрыть предбанник в бане

Запомните три основных правила качественной установки:

Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.

Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.

Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Сверление

Основным условием правильности выработки бетона перфоратором является то, что направление центрирующего сверла должно быть строго перпендикулярным к плоскости стены. Если не хватает опыта, то лучше потренироваться на ненужных участках бетонных ограждений.

В этом видео наглядно показана конструкция подрозетников:

Габариты стандартной коронки совпадают с внешними размерами подрозетников по бетону. Поэтому коронку при сверлении полностью утапливают в стене. По окончании работы в отверстии остаётся бетонный цилиндр с отверстием посередине. Его легко выбивают зубилом, установленным в перфораторе в режиме отбойного молотка.

При отсутствии коронки поступают следующим образом:

• подрозетник прислоняют донышком к центральной точке разметки и обводят корпус коробки карандашом;
• к сверлу прислоняют подрозетник, и отмечаю изоляционной лентой высоту стакана;
• внутри контура разметки высверливают максимальное количество отверстий в режиме перфорации, утапливая сверло до изоляционной отметки;
• выбивают зубилом проём так же, как и в предыдущем случае.

Высверливание посадочного места для подрозетника Источник electrikmaster.ru

В этом видео показана установка подрозетников:

Подготовка подрозетников

Перед установкой в коробке выламывают боковое окошко. Через полученный проём протягивают провода на длину около 10 см. Концы проводов зачищают и обжимают клеммником. Контактные элементы необходимы для многопроволочных жил. Лохматые скрутки часто приводят к короткому замыканию и что ещё хуже, могут стать причиной возгорания проводки.

Перфорированные проёмы в стакане располагаются с четырёх сторон на боковой стороне ПР. Это сделано для того, чтобы можно было протянуть в коробку провод с любого направления, не создавая лишнего скручивания проводки.

Монтаж ПР

1. Отверстие в бетоне очищают от пыли и смачивают водой для повышения адгезии бетонной поверхности гнезда.
2. Гипс или алебастр разводят водой в пропорции 1:2.
3. Раствор наносят шпателем по кругу внутри отверстия.
4. Коробку с протянутым проводом вставляют в посадочное место.
5. Выдавленный раствор удаляют.

Удаление лишнего раствора Источник www.sibelektrika.ru

Подсоединение и установка арматуры

После застывания алебастра производят следующие действия:

• зачищенные концы проводов или клеммы закрепляют на колодке выключателя или розетки;
• обычно клеммы крепят винтами с шайбами.
• бывает арматура с самозажимным крепежом. Концы проводки вставляют в отверстия, и подпружиненные планки зажимает их;
• провод укладывают на донышко подрозетника и вставляют арматуру;
• площадку колодки отверстиями надевают на винты ПР и проворачивают до ровного положения. Винты завинчивают отвёрткой;
• боковые винты колодки закручивают до максимального упора раздвижных лапок в поверхность стакана;
• в гнёзда колодки вставляют клавиши выключателя. Затем крепят лицевую рамку. Лицевую панель розетки прикручивают к колодке винтом.

Крепление арматуры розетки в подрозетнике Источник sense-life.com

Как производится установка розетки смотрите в видеоролике:

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

• Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
• При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
• По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.
Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Необходимые инструменты и материалы

Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:

• Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
• Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
• Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
• Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
• Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
• Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
• Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.

Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:

К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.

При помощи коронки и сверла

Если вы сделали все как было описано в предыдущем пункте, но у вас ничего не получилось, не беда. Скорее всего у вас просто стена из плотного бетона или силикатного кирпича. Но это не значит, что вы не сможете высверлить в ней отверстие. Просто надо будет затратить несколько больше времени и сил.

Для начала прекратите пытаться взять стену измором. Ничего хорошего не выйдет, или коронку сточите или мотор в дрели спалите. Затем осмотрите дело рук своих. Так или иначе небольшую канавку вы прорезали, считайте, что разметка уже есть.

Снимаем коронку с перфоратора, устанавливаем сверло с победитом и начинаем высверливать отверстия по кругу вашей будущей розетки. Дело долгое, но оно того стоит. Когда насверлили примерно 20-25 отверстий (главное не количество а равномерность) опять одеваем коронку и «продолжаем упражнение». Не сомневайтесь дело пойдет куда веселее.

Как правильно установить подрозетник?

•

Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник, как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.

• Правила установки
• Размеры подрозетников
• Установка в бетон
• Штробление
• Установка в гипсокартон
• Подрозетник не держится
• Установка подрозетников в плитку

Запомните три основных правила качественной установки:

Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей, рассмотрим ниже.

Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.

Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выштробить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Самый простой способ сделать метки, — это приложить группу подрозетников к стене.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

Источник https://www.topdom.ru/articles/repair_furnish/montazh_podrozetnikov_i_raspaechnykh_korobok.htm

Источник https://ledsshop.ru/ustanovka-podrozetnikov-hitrosti-ustanovki-korobki-pod-rozetku/

Источник https://xn--e1agfbb6an8f.org/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%80%D0%BE%D0%B7%D0%B5%D1%82%D0%BA%D0%B8/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BF%D0%BE%D0%B4%D1%80%D0%BE%D0%B7%D0%B5%D1%82%D0%BD%D0%B8%D0%BA%D0%B0/
